Cost-effective通訊領域?qū)Ｓ霉馐治鰞x！通訊領域?qū)Ｓ霉馐治鰞x價格革命！

為了滿足通訊領域中廣大客戶的需求，并提高客戶的工作效率和降低客戶的生產成本，德國光束分析儀廠商Cinogy公司設計生產了專門用于通訊領域的CinAlign光束分析儀和近場光束分析儀，主要用于測量850nm，1310nm和1550nm等通訊波長的激光光束的光斑大小、橢圓度、能量分布、發散角、功率以及指向穩定性等，實時監測光束形狀以及變化。

一、 CinAlign通訊波段專用光束分析儀 – 用于測量準直或者較大光斑的激光光束

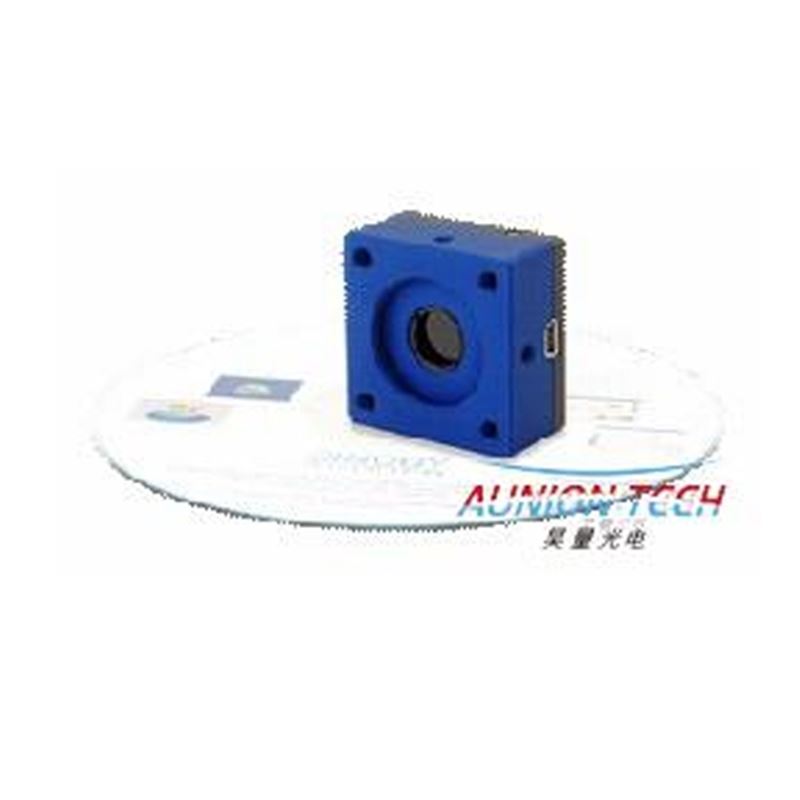

德國CINOGY公司為通訊領域客戶專門設計生產的CinAlign光束分析儀，主要是用于測量準直的或者較大光斑的激光光束的光斑大小、橢圓度、能量分布、發散角、功率以及指向穩定性等。CinAlign主要分為CinCam cmos-1202和CinCam CMOS-1201-IR兩種相機，基本涵蓋了所有通訊波長，其響應波長范圍為320~1610nm，主要用于測量850nm、1310nm和1550nm等通訊波長的激光器。CinAlign測量的激光光斑范圍為52um~4mm，兼容測量連續以及脈沖激光器。

通訊波段專用光束分析儀主要特點：

1.  測量的波長范圍：400~1610nm

2. 測量的光斑大小：52um~4mm

3. 實時監控光斑形狀以及變化

4. 分辨率高，高準確度

5. 測量激光光束的光斑大小、橢圓度、能量分布、發散角、功率以及指向穩定性等

主要技術指標：

主要軟件視圖：

（詳細可參考RayCi分析軟件介紹）

1）光斑/橢圓度的測量

2）實時測量，能量分布/光束參數（尺寸大小、橢圓度、位置等）

3）發散角測量

二、近場光束分析儀 – 用于測量近場/聚焦激光光束

德國CINOGY公司為通訊領域客戶專門設計生產的近場光束分析儀，主要是用于測量近場/聚焦光束的焦點光斑大小、焦距、發散角、功率以及指向穩定性等。該系統集成了CinCam CMOS光束分析儀，確保了測量的準確性。測量波長范圍為320~1610nm，基本涵蓋了所有通訊波長，一般主要用于測量850nm、1310nm和1550nm等通訊波長。近場光束分析儀系統主要由顯微鏡和CinCam CMOS光束分析儀組成，其可測量的聚焦的光斑zui小可達1.1um。另外，該系統為一個開放式光束分析儀系統，其中的CinCam CMOS光束分析儀可取下使用，用于測量準直的或者較大光斑的光束（zui大測量光斑為4mm）。

RayCi-Lite軟件

主要特點：

1、測量的波長范圍：320~1610nm

2、測量的光斑大小：1.1um~4mm

3、實時監控光斑形狀以及變化

4、分辨率高，高準確度

5、測量焦點位置的光斑大小、發散角、功率以及指向穩定性等

技術指標：

主要軟件視圖：

（詳細可參考RayCi分析軟件介紹）

1）焦點位置的光斑/功率/指向穩定性的測量

2）發散角的測量

主要配件：

1、衰減片和衰減器

2、縮束鏡

3、手動/自動導軌
